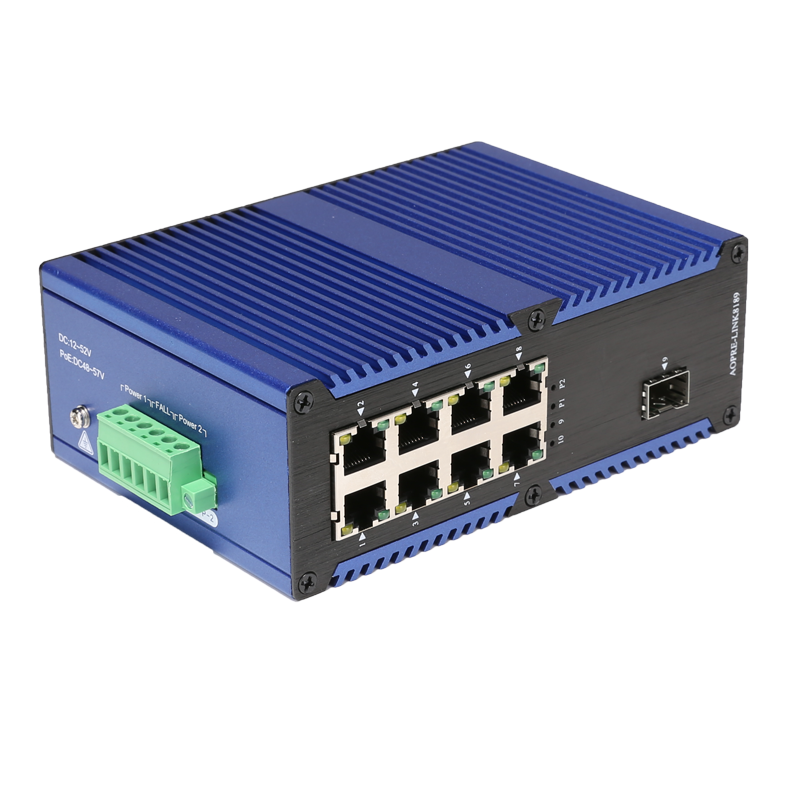

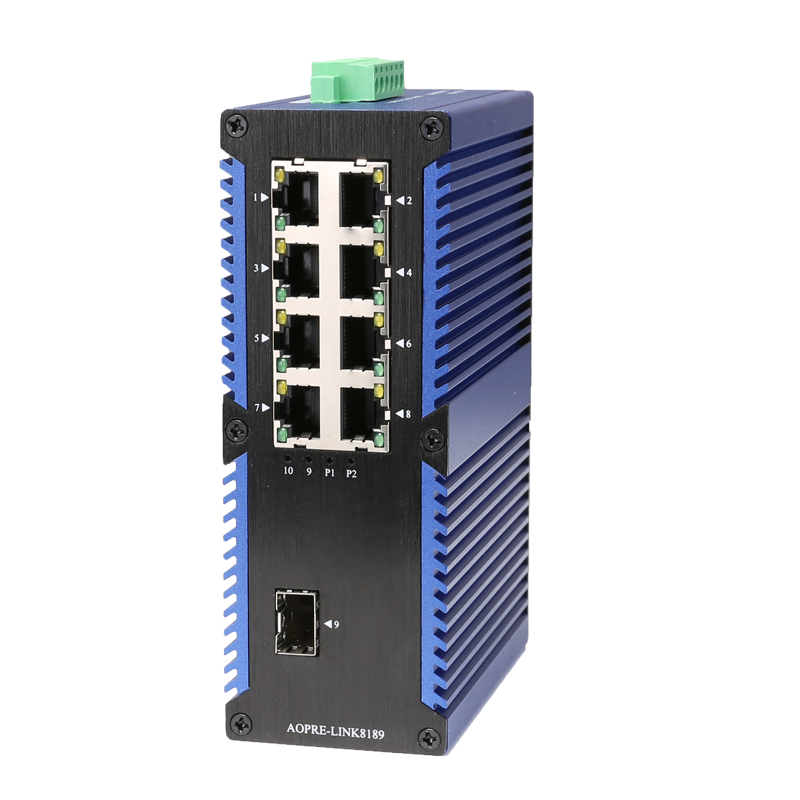

工業級百兆/千兆1光8電收發器
8路百兆電口+1路百兆FX光口工業級以太網交換機，支持8個10Base-T/100Base-TX電口和1個1000Base-X光口。產品符合FCC、CE標準。AOPRE-LINK8181系列交換機具有-40℃～85℃的工作溫度，具有超強的堅固度能適應各種嚴苛環境，也可以非常方便的安置在空間緊湊的控制箱中。導軌的安裝特性、寬溫操作及擁有IP50防護等級的外殼及LED指示燈，使AOPRE-LINK8181系列成為一個即插即用的工業級設備，為用戶的以太網設備聯網提供可靠、便捷的解決方案。
產品介紹
- 品 牌：AOPRE
- 產品名稱：100M 1光8電工業級以太網交換機
- 產品型號：AOPRE-LINK8181系列
- 外觀尺寸：148x 107 x 53.5mm （長 x 寬 x 高）
- 類 型：DIN 卡軌式，壁掛式安裝
- 防雷等級：四級防雷
- 光纖類型：?jiǎn)文卫w/雙纖（可選）
- 光纖接口：SC/FC/ST/SFP可選
- 傳輸距離：0-2KM/20KM（可選）
- 工作溫度：-40 ~ 85℃ （-40～185 °F）
- 工作電壓：DC12~57V（雙電源冗余備份）
- 接入端子：鳳凰端子
- 重 量：0.65kg
- 裝箱清單：收發器一臺，使用手冊一本，保修卡一份，合格證一份.
產品特點
- 采用優質的光電一體化模塊提供良好的光特性和電氣特性
- 保證數據傳輸可靠，工作壽命長
- 支持全雙工或半雙工模式，并帶有自動協商能力
- 網口支持全自動交叉識別
- 內帶存儲轉發機制，支持多種協議
- 平均無故障工作在30萬小時以上
- 工作電源：DC 12-57V 提供反接保護
- 使用SC光纖接口（可選ST、FC、SFP接口）
- 防雷6KV
適用環境
- 百萬高清監控傳輸
- 遠程網絡電視會議系統
- 遠程多媒體體教學/校園監控
- 城市智能交通監控系統（ITS）
- 大型廠礦企業安防監控系統
- 網絡多功能系統
- 高速公路監控系統，電子道路監控，抓拍系統
- 工業環境較為惡劣或?qū)Ψ览滓筝^高的地方
技術規格
產品名稱 | 100M 1光8電工業級以太網交換機 | ||
產品型號 | AOPRE-LINK8181系列 | ||
產品描述 | 8路百兆電口+1路百兆光口工業級以太網交換機 | ||
端口描述 | 8個RJ45端口+1個光纖接口 | ||
網絡協議 | IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab1000Base-T;IEEE802.3z1000Base-X;IEEE802.3x; IEEE802.3af, IEEE802.3at | ||
RJ45端口 | 10/100/100BaseT（X）自動偵測，全/半雙工MDI/MDI-X自適應 | ||
光纖端口 | 1000BaseFX端口（SC/FC/ST/SFP可選） | ||
雙絞線 | 10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-TX: Cat6 or later UTP(≤100 meter) | ||
光纜 | 多模：850nm 0～550M 1310nm 0～2KM 單模：1310nm 0～40KM 1550nm 0～120KM | ||
交換機屬性 | 應用層級：二層 功耗：<3W | ||
防護等級 | IP40 | ||
LED 指標 | 電源指示燈：PWR 接口指示燈：電口、光口（Link/ACT） | ||
電源特性 | 輸入電壓：非POE:DC12~48V POE:48V-57V 接入端子：鳳凰端子(工業端子） 支持雙電源冗余 雷擊浪涌沖擊防護（電源）：5000A(8/20μs) 支持內置過流4.0A保護 支持反接保護 | ||
工作環境 | 工作溫度：：-40～85 °C（-40～185 °F） 儲存溫度:-40～85 °C（-40～185 °F） 相對濕度:5%～95%(無凝露） | ||
行業標準 | EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS: IEC(EN)61000-4-2(ESD):±8kV接觸放電,±15kV空氣放電 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):電源線:±4kV;數據線:±2kV IEC(EN)61000-4-5(Surge):電源線:±4kV CM/±2kV DM;數據線:±2kV IEC(EN)61000-4-6(射頻傳導):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模傳導):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 | ||
機械特性 | 外殼：IP50防護等級 安裝：DIN卡軌式，壁掛式安裝 散熱方式：內置散熱片被動散熱，無風扇靜音設計 | ||
重量 | 0.65Kg | ||
尺寸 | 148 x 107 x 53.5mm （長*寬*高） | ||
平均無故障時間 | 300,000小時 | ||
包裝清單 | 交換機一臺，使用手冊一本，保修卡一份，合格證一份. | ||
產地 | 中國.深圳 | ||
安裝實例
訂貨信息
產品型號 | 功能描述 | 傳輸距離 |
AOPRE-LINK8181 | 1個百兆光+8個百兆電、SC接口、多模雙纖、導軌式、DC12~57V供電 | 0-2公里 |
AOPRE-LINK8181 | 1個百兆光+8個百兆電、SC接口、單模雙纖、導軌式、DC12~57V供電 | 0-20公里 |
AOPRE-LINK8181 | 1個百兆光+8個百兆電、SC接口、單模單纖、導軌式、DC12~57V供電 | 0-20公里 |
AOPRE-LINK8181 | 1個百兆光+8個百兆電、FC接口、單模單纖、導軌式、DC12~57V供電 | 0-20公里 |
AOPRE-LINK8189 | 1個千兆光+8個千兆電、SFP接口(不含光模塊)、導軌式、DC12~57V供電 | |
